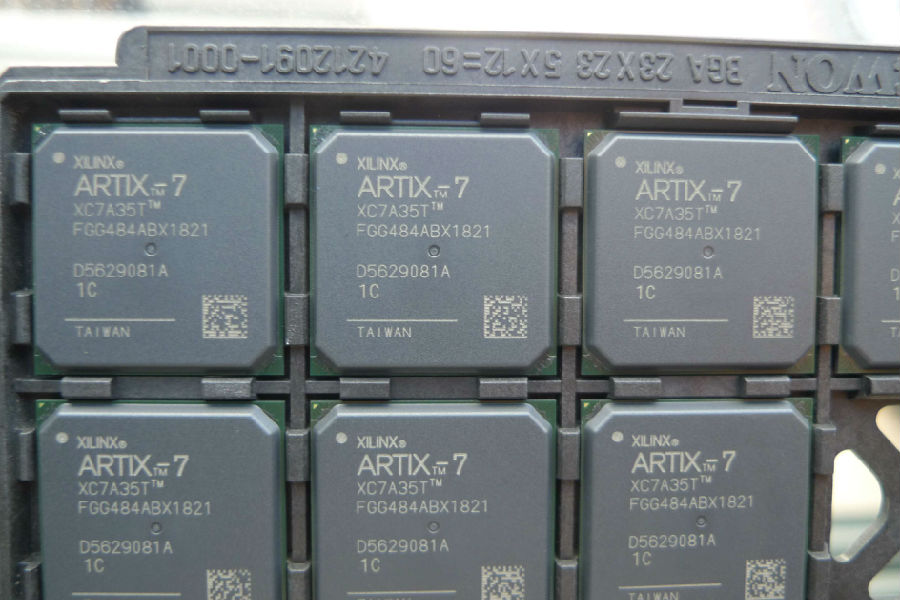

Xilinx可編程邏輯器件XC7A35T-1FGG484C

Xilinx(賽靈思)是全球領先的可編程邏輯完整解決方案的供應商。Xilinx研發、制造并銷售范圍廣泛的高級集成電路、軟件設計工具以及作為預定義系統級功能的IP（Intellectual Property）核。

2018年7月18日，全球最大的可編程芯片（FPGA）廠商賽靈思宣布收購中國 AI 芯片領域的明星創業公司——深鑒科技。有“中國英偉達”之稱的AI芯片初創企業將繼續在其北京辦公室運營。目前，交易金額及細節尚未公布

主流PLD產品

* XC9500 Flash工藝PLD,常見型號有XC9536，XC9572，XC95144等。型號后兩位表示宏單元數量。

* CoolRunner-II： 1.8v低功耗PLD產品

FPGA芯片的組成

1)可編程輸入輸出單元；

2)基本可編程邏輯單元；

3)完整的時鐘管理；

4)嵌入塊式RAM；

5)豐富的布線資源；

6)內嵌的底層功能單元和專用硬件模塊；

CLB是FPGA內的基本邏輯單元。CLB的實際數量和特性會依器件的不同而不同，但是每個CLB都包含：一個可配置開關矩陣，此矩陣由4或6個輸入、一些選型電路（多路復用器等）和觸發器組成。開關矩陣是高度靈活的，可以對其進行配置以便處理組合邏輯、移位寄存器或RAM。在Xilinx公司的FPGA器件中，CLB由多個（一般為4個或2個）相同的Slice和附加邏輯構成。

每個CLB模塊不僅可以用于實現組合邏輯、時序邏輯，還可以配置為分布式RAM和分布式ROM。

-FPGA內部結構（專用BRAM）

· 輸入通道：

兩個DDR寄存器

· 輸入通道：

兩個DDR寄存器

· 輸出通道：

· 兩個DDR寄存器

· 兩個三態使能

DDR復用器

· 獨立的時鐘和時鐘使能，

用于I和O

· 共享置位和復位信號

主流FPGA產品

Xilinx的主流FPGA分為兩大類，一種側重低成本應用，容量中等，性能可以滿足一般的邏輯設計要求，如Spartan系列；還有一種側重于高性能應用，容量大，性能能滿足各類高端應用，如Virtex系列，用戶可以根據自己實際應用要求進行選擇。 在性能可以滿足的情況下，優先選擇低成本器件。

Spartan系列當前主流的芯片包括:

Spartan-2，Spartan-2E，Spartan-3， Spartan-3A，

Spartan-3E，Spartan-6等種類。

1）Spartan-2最高可達20萬系統門；

2）Spartan-2E最高可達60萬系統門；

3）Spartan-3最高可達500萬門；

4）Spartan-3A和Spartan-3E不僅系統門數更大，還增強了大量的內嵌專用乘法器和專用塊RAM資源，具備實現復雜數字信號處理和片上可編程系統的能力。

5）Spartan-6系列的FPGA是Xilinx公司于2009年推出的新一代的FPGA芯片，該系列的芯片功耗低，容量大

* Spartan-3/3L: 新一代FPGA產品，結構與VirtexII類似，全球第一款90nm工藝FPGA，1.2v內核，于2003年開始陸續推出。

簡評：成本低廉，總體性能指標不是很優秀，適合低成本應用場合，是Xilinx未來幾年在低端FPGA市場上的主要產品，時下市場上中低容量型號很容易購買到，大容量相對少一些。

* Spartan-3E：基于Spartan-3/3L，對性能和成本進一步優化

* Spartan-6：xilinx最新推出的低成本FPGA

眼下剛剛推出，很多型號還沒有大批量生產。

Virtex系列是Xilinx的高端產品，也是業界的頂級產品，Xilinx公司正是憑借Vitex系列產品贏得市場，從而獲得FPGA供應商領頭羊的地位?？梢哉f(shuō)Xilinx以其Virtex-6 、Virtex-5、Virtex-4、Virtex-II Pro和Virtex-II系列FPGA產品引領現場可編程門陣列行業。

Virtex-4系列的FPGA采用了高級硅模組(Advanced

Silicon Modular Block,ASMBL)架構。ASMBL通過使用獨

特的基于列的結構，實現了支持多專門領域應用平臺的概

念。每列代表一個具有專門功能的硅子系統，如邏輯資源、存儲器、I/O、DSP、處理、硬IP和混

合信號等。Xilinx公司通過組合不同功能列，組裝成面向特定應用類別的專門領域FPGA（與專用不同，專用是指一項單一應用）。
